電路板光板處理設備工藝流程及圖解

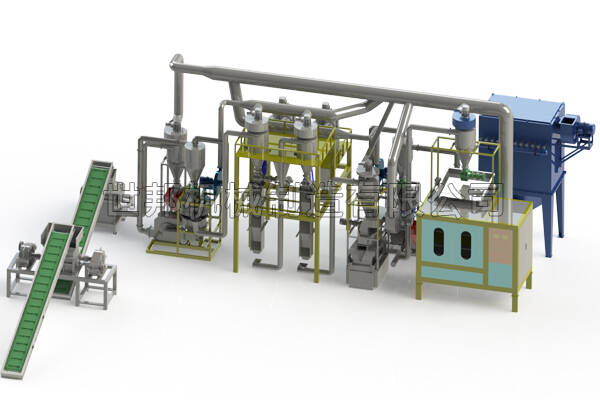

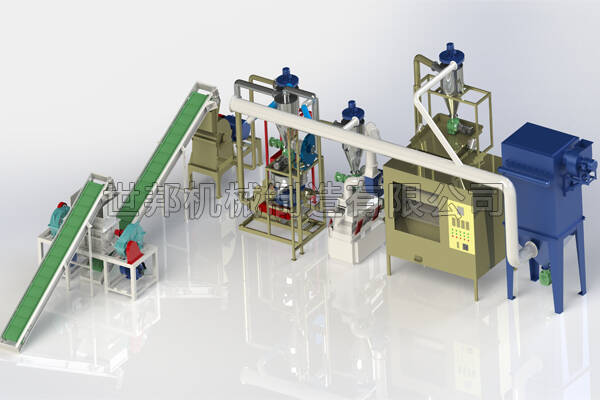

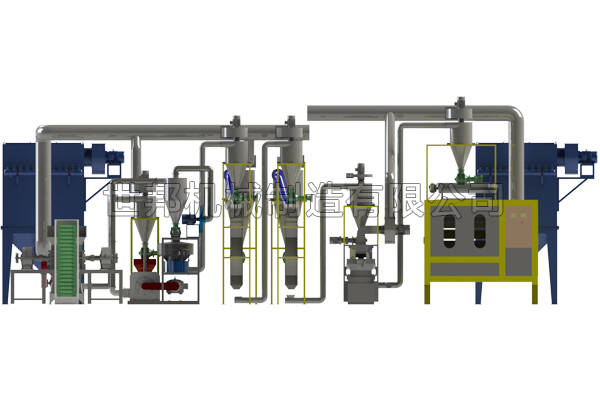

　　1：上料輸送機 2：撕碎機 3：上料輸送機 4：粉碎機5：風力輸送一6：磨粉一體機 7：風力輸送二 8：氣流分選機 9：風力輸送三10：氣流引風機11：旋風卸料器 12：靜電分選機 13：脈沖除塵器。

?

　　一 、 產品概述

　　本套電路粉碎設備是我廠研制的三代產品，與二代相比較， 該設備增加了一套二級粉碎機(磨粉機)，能將金屬與非金屬更充分的磨開，使之更容易被分選，又在原來電選機的基礎上又增加了一套物理分選設備，將電選機作為尾料的分選，有效的提高了分選效率與效果。

　　二 、產品性能

　　該套設備時處理量高 300--500kg/小時(根據原料差異與設備配置不同略有差異)，金屬的分選率高可達 98%(本數據為尾粉微量測量數據僅供參考)。

　　三 、 結構及原理

　　電路板光板處理設備由輸送機、撕碎機(粗破)、粉碎機(二級破碎)、磨粉機(三級粉碎)、氣流分選機(物理分選)、高壓靜電分選機(電選機)、送料系統及除塵系統幾部分組成。

　　原料由撕碎機粗破成 30--50mm 的片狀后經輸送機送往粉碎機， 由粉碎機再破碎成 5-8mm(根據粉碎機的篩網覺定)的小片，然后通過風力輸送機將物料送往磨粉機(通過風力輸送有效避免了粉塵的泄露)，磨粉機將粉碎后的物料研磨成 0.2--0.5mm 的細小顆粒狀，充分將金屬物非金屬物料磨開，再由風力輸送送到振動篩，未達到分選要求的物料返回磨粉機繼續粉碎，達到分選要求的物料由另一套風送機構送至氣流分選機進行一級分選。

　　氣流分選機選出的金屬為成品料，尾料則被送往高壓靜電分選機進行二次分選。整體設備中的排風與灰塵經由一根主管道被脈沖除塵器收集。該設備全程采用負壓收塵，有效降低了沿程管路上漏灰的情況。
